Analoog betekent: functies ontstaan uit bedrading en logica, niet uit software.
Wie meer wil dan rijden en schakelen, moet het fysiek ontwerpen. Soms met kant-en-klare modules, soms met een paar componenten die samen precies doen wat nodig is.
Pendeltrein Gramsweide
Op de pagina van Gramsweide toont het sporen plan een oostelijke en een westelijke richting. In werkelijkheid lopen oost en west door in één doorgaande, ovale lijn. De pendeltrein wordt achter het bos bij de fabriek verstopt.

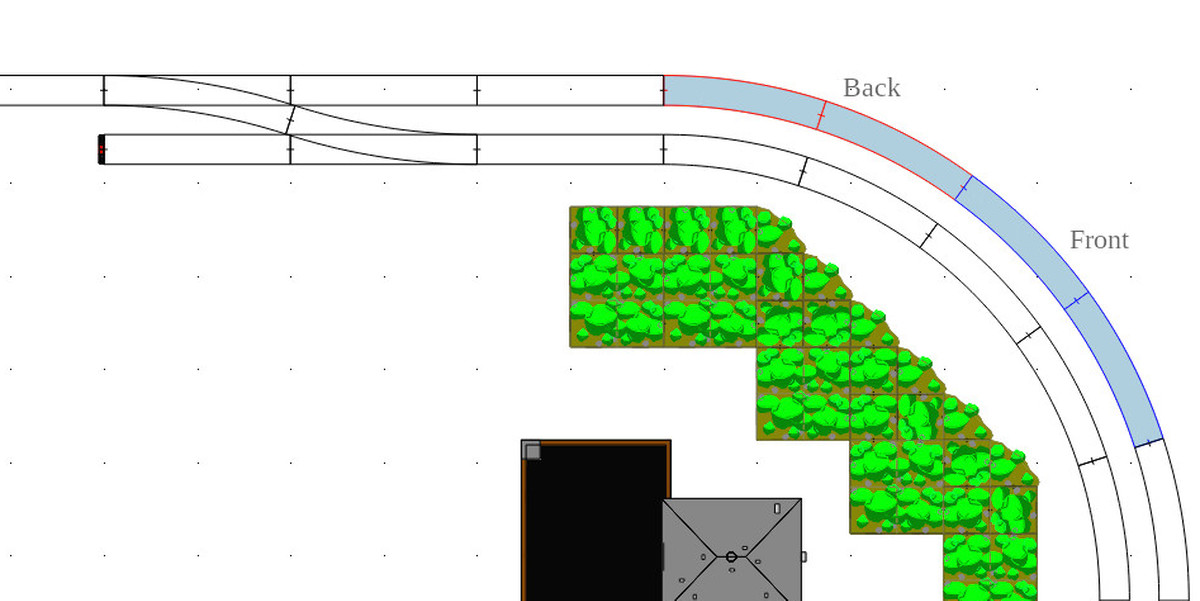

Schematische weergave schaduwstation in bocht
Waarom een standaard diodependel niet volstaat
Een klassieke analoge pendelschakeling gebruikt twee geïsoleerde eindvakken, elk met een eigen diode. De trein stopt in het eerste vak, keert om, en stopt in het tweede.
Dat heb ik hier ook geprobeerd: twee geïsoleerde stukken in elkaars verlengde, elk met een diode.
Technisch werkt dat.
Visueel niet.

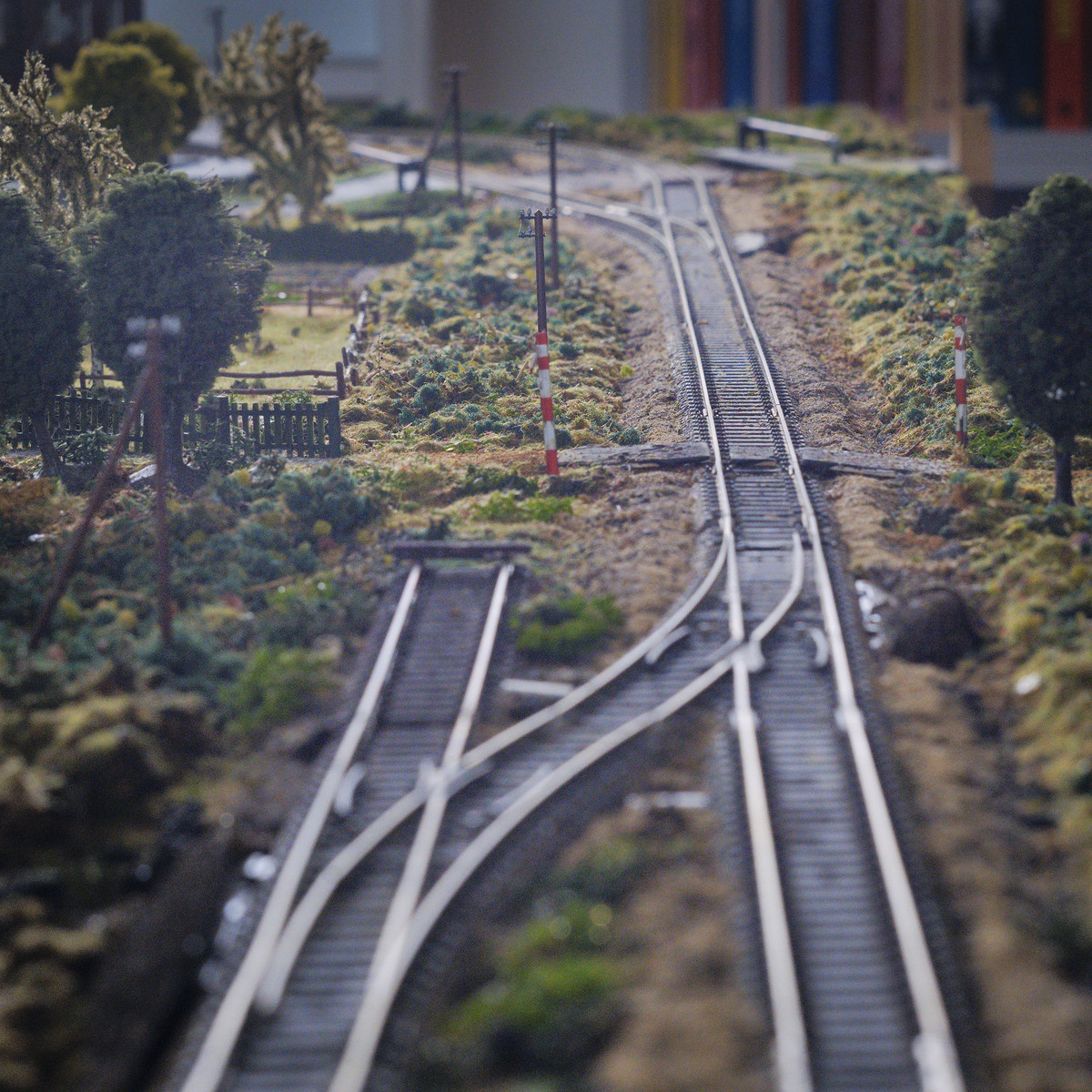

Achterzijde van de baan, gezien vanuit de bocht achter de fabriek
Vanaf de voorzijde verstopt de trein zich dan onvoldoende achter het bos en de bocht. Hij stopt te vroeg of te ver naar voren, afhankelijk van de rijrichting. Het eindpunt ligt telkens net verkeerd in beeld.
De oplossing moest daarom zijn:
de trein op één vaste fysieke plek laten stoppen, ongeacht de aankomstrichting.
Het systeem moet dus eerst vaststellen van welke zijde de trein nadert, en daarna pas het juiste eindpunt conditioneren.
Het principe
De schakeling bestaat uit:
twee bezetmelders
twee relais (DPDT)
drie diodes
drie weerstanden van 3k3
De bijzonderheid zit niet in de diodes of weerstanden, maar in de relaislogica.
Het eerste detectiesignaal bepaalt via een relais welke diode in het tegenoverliggende baanvak actief wordt. Daarmee wordt dat vak vooraf als eindpunt voorbereid.
De relaisstand fungeert als richtinggeheugen.
Het systeem reageert dus niet alleen op bezetting, maar op de volgorde van bezetting.
Scenario 1 – nadering van achter
De achterste bezetmelder schakelt het relais van het voorste deel. Dat deel wordt via een diode geconditioneerd als eindpunt.
De trein rijdt het vak binnen en stopt op de grens.
Scenario 2 – nadering van voren
De voorste bezetmelder schakelt het relais van het achterste deel. Zodra de trein het achterste detectievak binnenrijdt, wordt ook het voorste relais geactiveerd.
Beide vakken gedragen zich nu als eindpunt, en de trein stopt exact op de overgang.
De trein staat daarmee tegelijk “voor” en “achter” — op de grens van beide detecties.

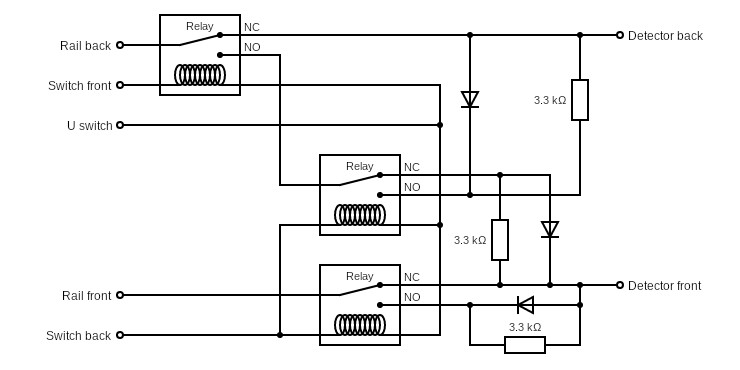

Schakeling schaduwstation
Deze oplossing werkt betrouwbaar met de DE-2. Een te hoge snelheid vanaf de voorzijde kan doorschieten veroorzaken. Niet elk materieel is getest.
Rijregelaar
Voor de diesellocomotief van het goederenverkeer bouwde ik een eigen rijregelaar. Een standaard transformator laat een model zich gedragen als een botsautootje. Wat ik zocht was natuurlijk optrek- en remgedrag.
De vraag of dat via spanningsdeling of pulsbreedtemodulatie moet, was ondergeschikt. Het ging om gevoel.
Met een verzameling bijna antieke componenten kon ik de “Snelheidsregelaar met vliegwiel en vijfstandenschakelaar” nabouwen uit het Hobbyboek Modelbaan van D.H. Schravendeel (Kluwer Technische Boeken, 1974), waarin de besproken hobby voornamelijk "De hobby der electronica" betreft. Timers, transistorschakelingen, relais en een enkel, verdwaald stukje rails.
Achterin het boek staan zelfs de overtrekpapiertjes voor het etsen van de printplaat — al zijn de componenten tegenwoordig aanzienlijk kleiner.
Enfin: bovenop de aluminium kast prijkt het werkpaard uit die tijd: de 2N3055 vermogenstransistor. Met een paar vintage knoppen uit het buizentijdperk was het geheel compleet.
De vijf standen:
Optrekken tot ingestelde snelheid
Snelheid handhaven
Licht remmen
Stevig remmen
Noodstop
Nog niet perfect, maar duidelijk rustiger dan een standaard transformator.

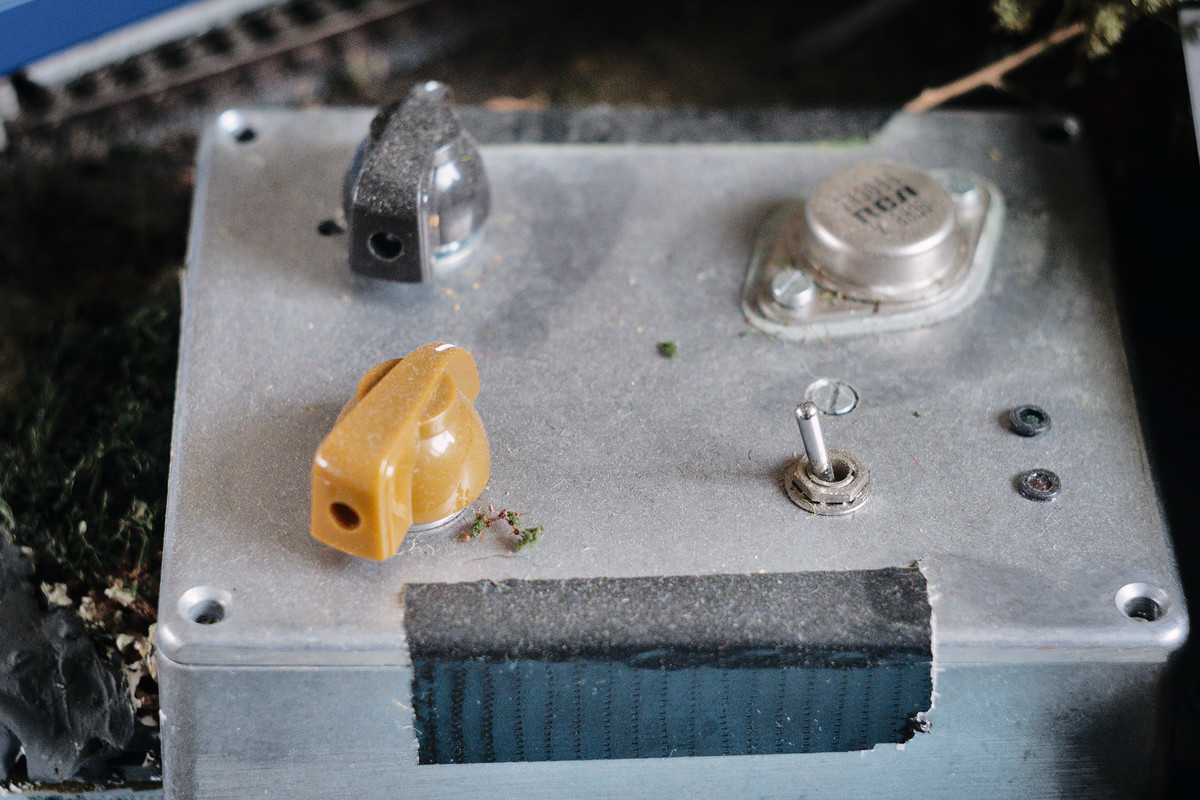

Snelheidsregelaar met vliegwiel en vijfstandenschakelaar
Rijstroomdistributie
De pendeltrein krijgt zijn voeding vanuit het schaduwstation op de doorlopende baan. Daar staat een vaste spanning op, met richting en optrek- en remvertraging.
De goederentrein wordt gevoed vanaf het aanloopspoor. Daarvoor gebruik ik een vrije regelaar.
Indien nodig kan de gehele baan op deze regelaar worden gezet, bijvoorbeeld voor een schoonmaaktrein of een andere treincombinatie.
De twee voedingsspanningen werden geschakeld op basis van de wisselstand. Vanaf daar werden de wissels gevolgd.

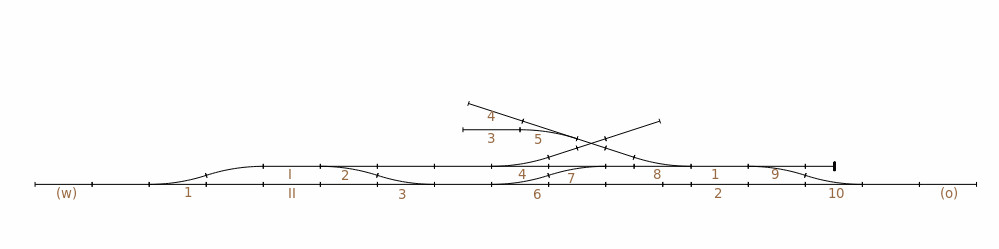

Sporenschema met spoor- en wisselnummers.
Een vaste wet uit de informatietechniek: elke oplossing introduceert vaak een nieuw probleem:
De harde rijstroomlogica, afhankelijk van de wisselstanden, maakte dat wissels soms in een strikte volgorde moesten worden omgezet.
De wissels werden geschakeld met harde maakcontacten, omdat zij ook de rijstroom meeschakelden. Als een wissel niet meegaf, door bijvoorbeeld langdurige stilstand, dan kon de spoel van de wisselaandrijving doorbranden. Wat ook eenmaal is gebeurd.
De laatste ingrepen van maart 2026 brachten het systeem terug tot iets eenvoudigers:
De wissels schakelen nu via momentschakelaars.
Er zijn maar twee gebieden over, waar met een aparte schakelaar voor kan worden gekozen. Het rangeergebied kan de gehele vrije baan beslaan, of alleen het rangeerspoor.
De pendelautomaat is vervangen door een polarisatieschakelaar.
Daarmee is de baan weer overzichtelijk geworden: minder logica, meer zelf doen.
Logboek
Simpel, maar essentieel.
De reden dat ik het systeem na drie jaar nog begrijp — en weet waar ik verder moet.
Het gaat in fases. Niet als een permanente stroom.

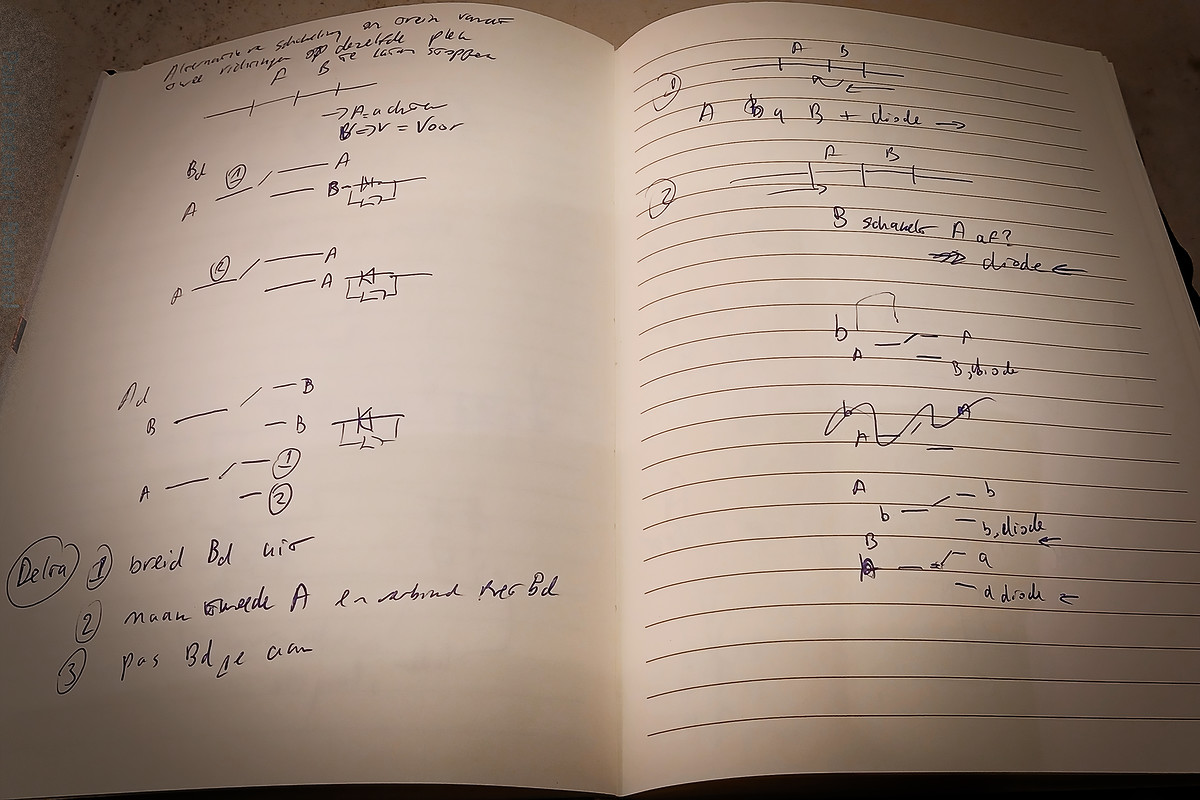

Logboek - Eerste idee voor eindpunt in twee richtingen.
